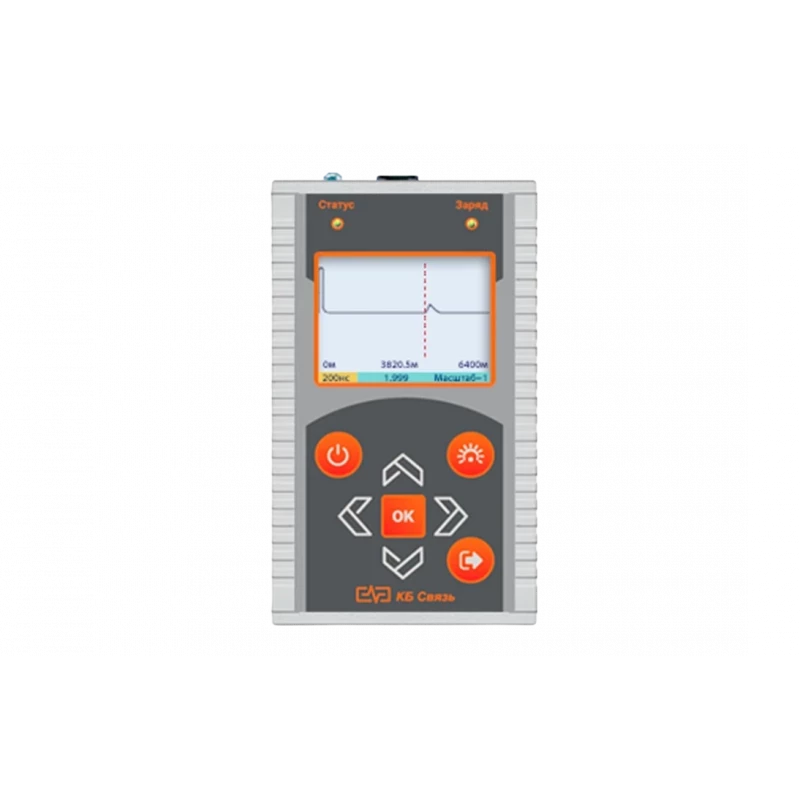

Рейд-1 TDR (Рефлектометр + LAN-тестер + LED-фонарь + Генератор 1кГц)

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:

• Определение характера неисправностей и расстояния до места повреждения в телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.
• Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов).
• Определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле.
• Встроенный генератор 1кГц для определения «своего» кабеля в пучке чужих.
• Встроенный светодиодный фонарь для локального освещения места проведения работ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Рефлектометр:

• Диапазон измеряемых расстояний минимальный: от 0 до 80 м.
• Диапазон измеряемых расстояний максимальный: до 7 км.
• Длительность зондирующего импульса: от 7 нс до 20 мкс.
• Амплитуда зондирующего импульса: 5В.
• Максимальное разрешение: 0,25 м.
• Установка коэффициента укорочения с шагом: 0,001.
• Растяжка: возможность растяжки любого участка диапазона до минимального шага.

LAN-тестер:

• определение правильности обжимки проводов (карта проводов);
• определение повреждений в кабеле:
• - обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300м;
• - короткое замыкание между жилами;
• - перепутанные жилы в паре (reversed pair);
• - перепутанные жилы разных пар (crossed wires);
• - расщепленная пара (split pair);
• Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
• входы LAN разъемов защищены от избыточных токов и напряжений.
