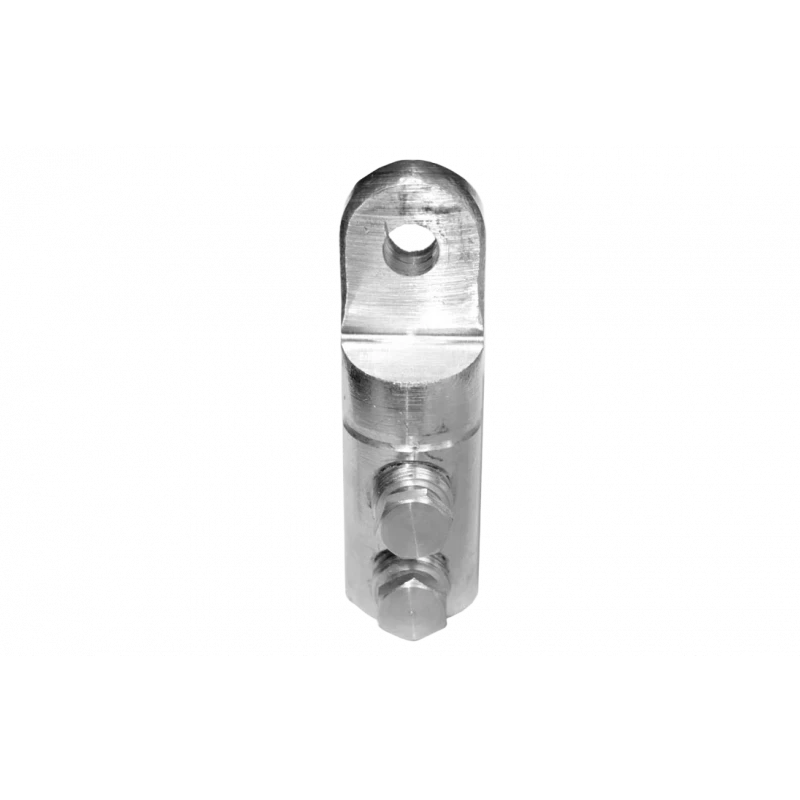

Предназначен для оконцевания алюминиевых и медных жил проводов и кабелей.
Закрепление наконечника на жилах проводов и кабелей осуществляется методом завинчивания алюминиевых болтов со специальными срывными головками, которые скручиваются при достижении определенного усилия, обеспечивая надежное соединение. Для увеличения долговечности контакта на контактные поверхности болтов нанесена токопроводящая смазка коричневого цвета.
Продукция соответствует: ТУ 3449-014-99856433-2013.
Преимущества наконечника болтового 2-НБ со срывающейся головкой:
• не требует применения сложного и дорогостоящего инструмента;
• занимает меньше времени по сравнению с монтажом методом опрессовки или пайки;
• не требует наличия высокой квалификации у электромонтажника;
• соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля;
• предназначен для соединения любого типа проводников: круглых и секторных, одножильных и многожильных;
• рекомендован для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб;
• надежное соединение за счет использования двух болтов.
Основные характеристики
| Тип товара | Наконечник болтовой |
| Мин. диаметр кабеля, мм | 25 |
| Макс. диаметр кабеля, мм | 50 |
Прочие характеристики
| Сечение жил, мм² | от 25 до 50 |
| Напряжение, кВ | до 10 |
| Климатическое исполнение | УХЛ3 |
| Материал корпуса | Алюминиевый сплав Д16Т |
| Материал болта | Алюминиевый сплав |
| Метод монтажа | Болтовой |
| Усилие на срыв болта, Н*м | 20-26 |
Габаритные размеры, мм
| - d1 | М11х1,5 |
| - d2 | 19 |
| - L | 71 |
| - J | 38,5 |
| - D | 10,5 |
| Масса, г | 41 |
Логистические параметры
| Объём, м³ | 0,00009 |
| Вес, кг | 0,07 |
Комплектация
| Соединитель | 1 |
| Болт со срывной головкой | 2 |
