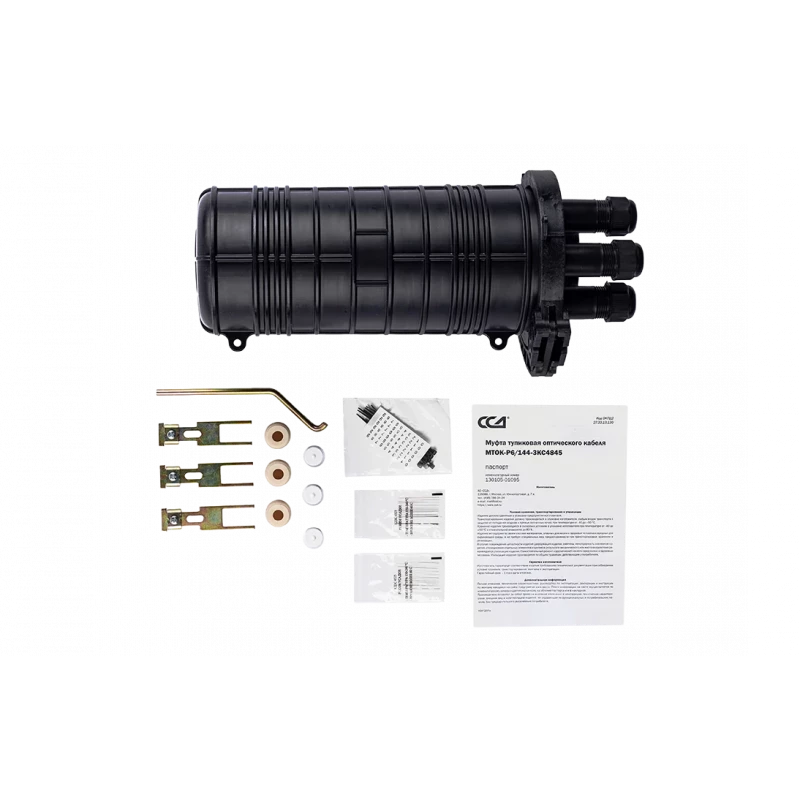

Муфта МТОК-Р6/144-3КС4845 ССД

Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

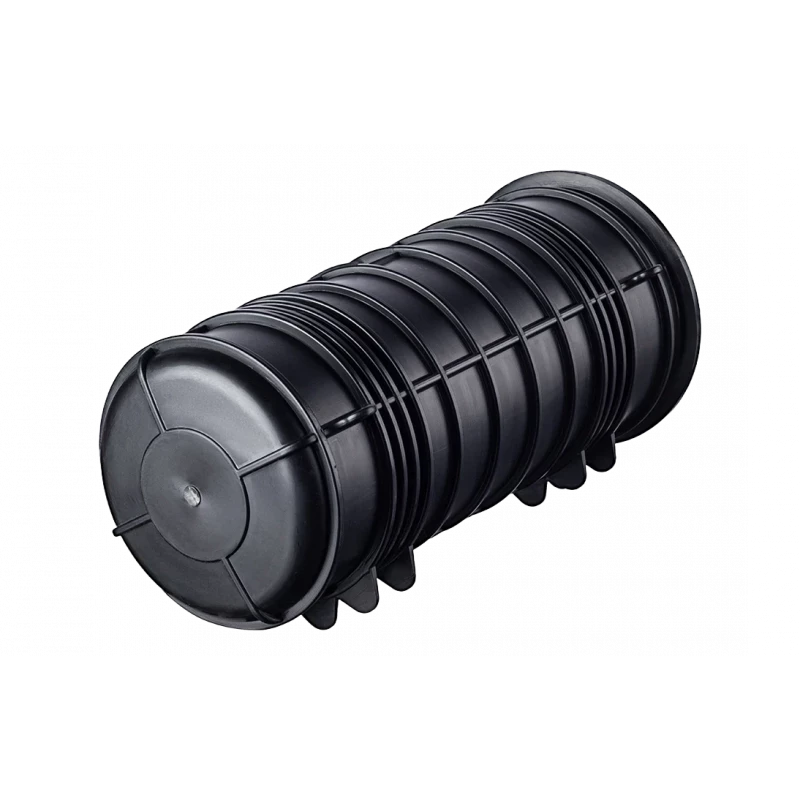

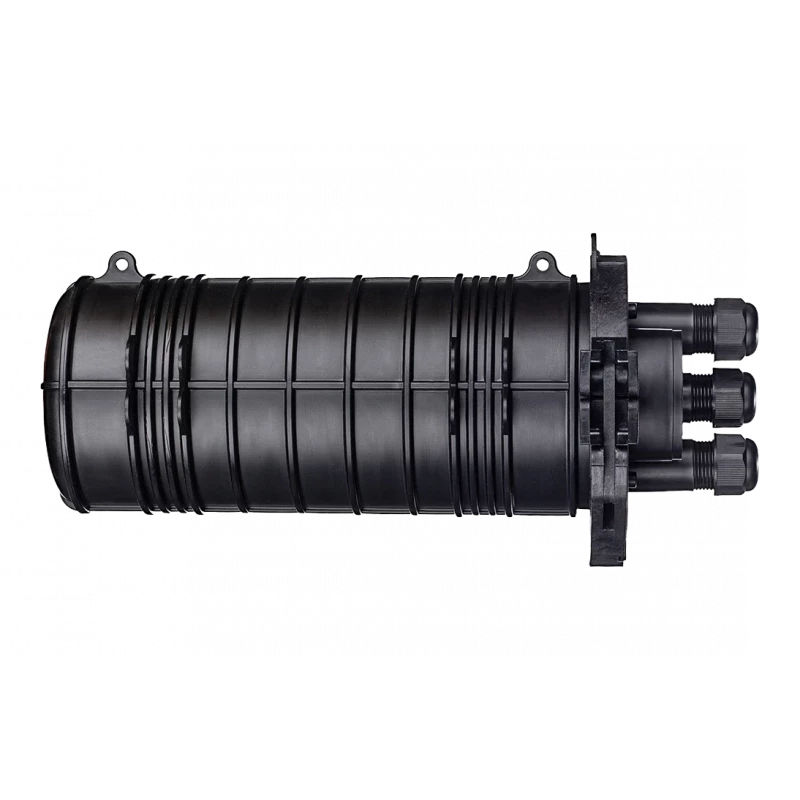

Способ герметизации корпуса с оголовником - механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

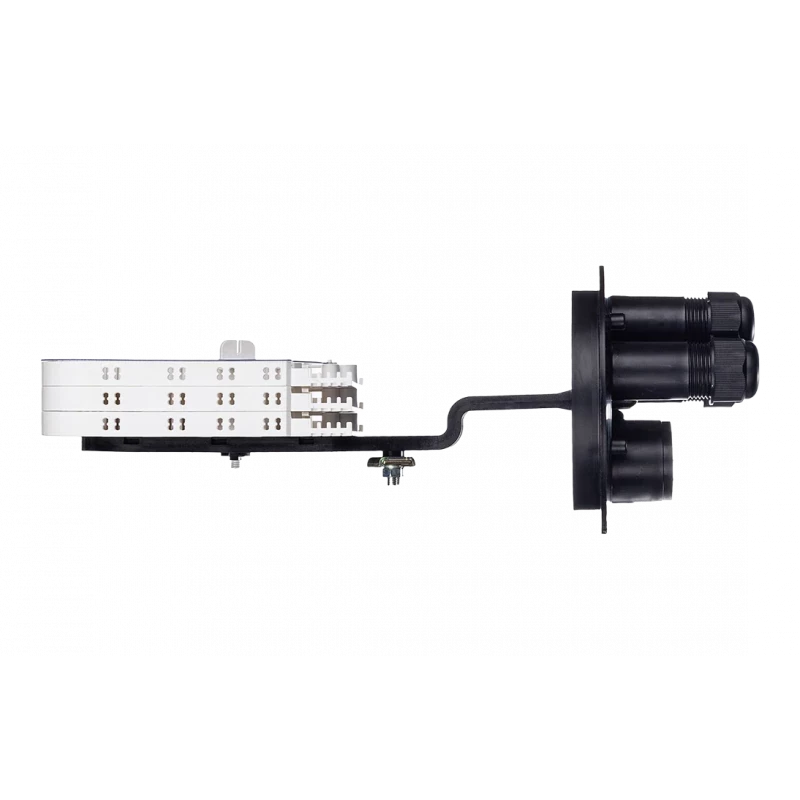

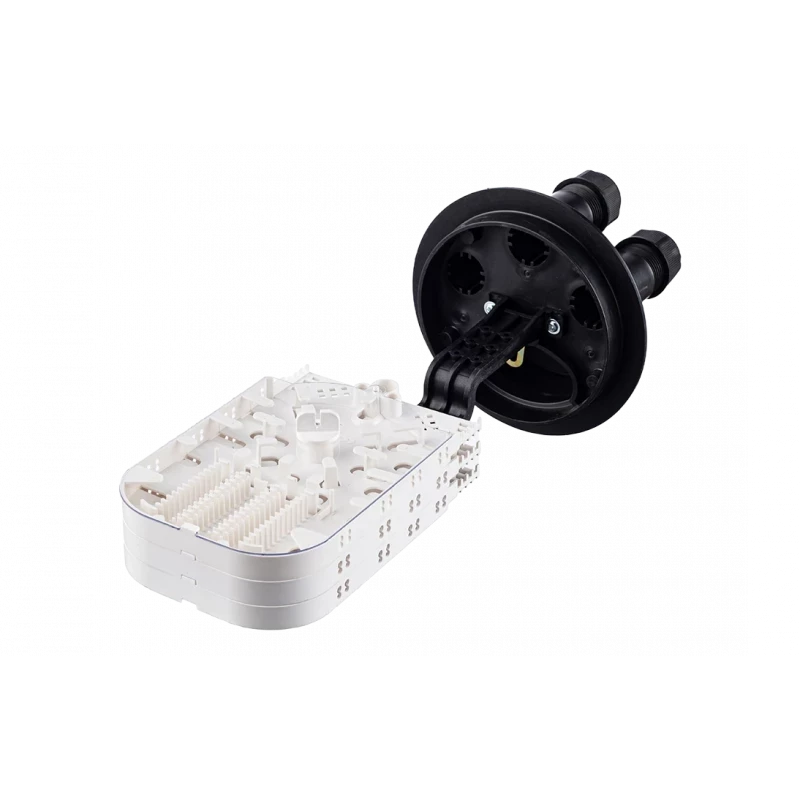

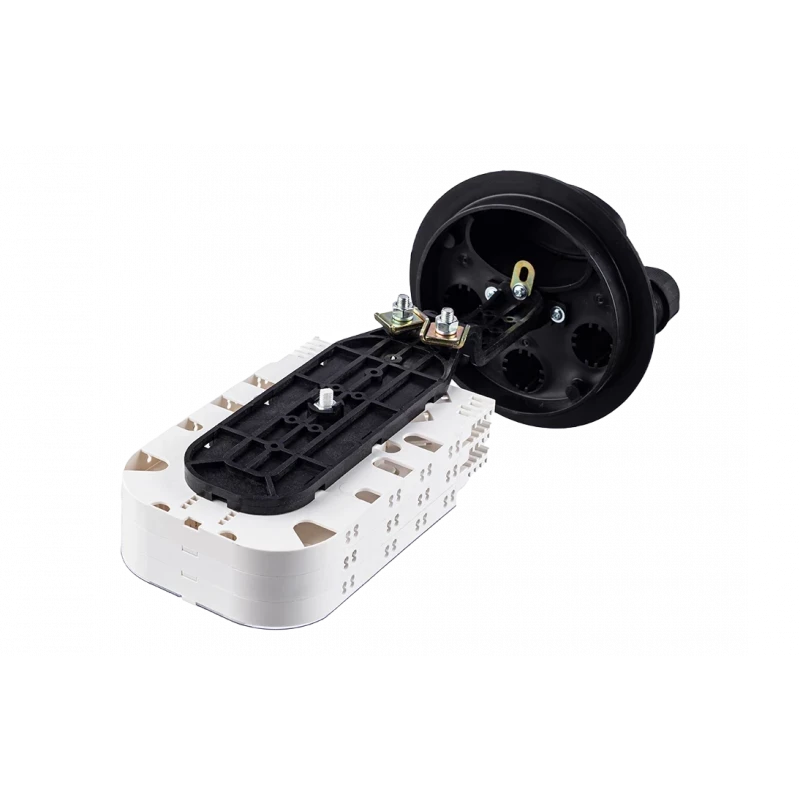

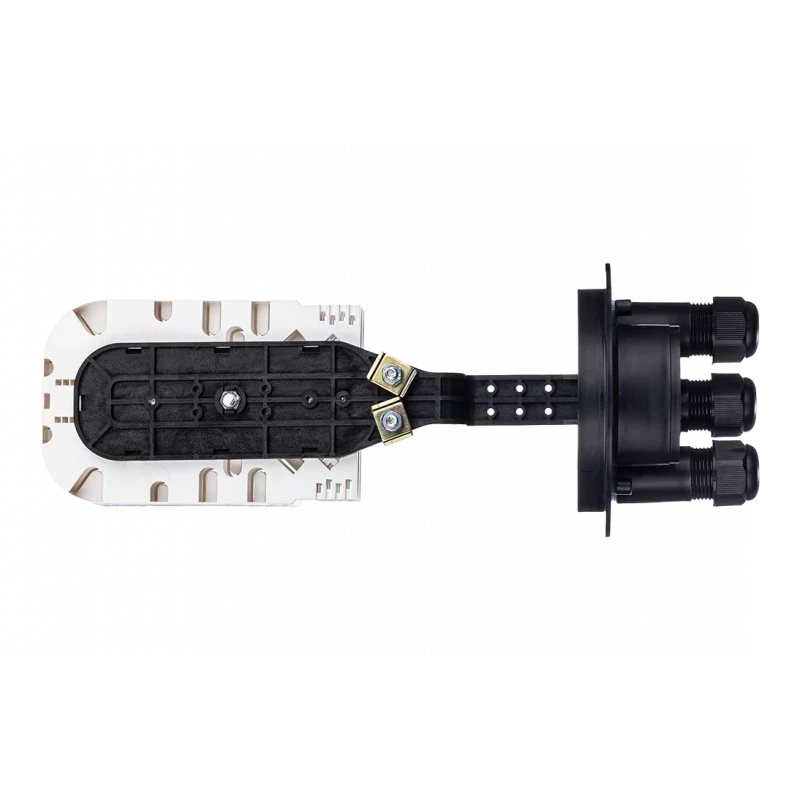

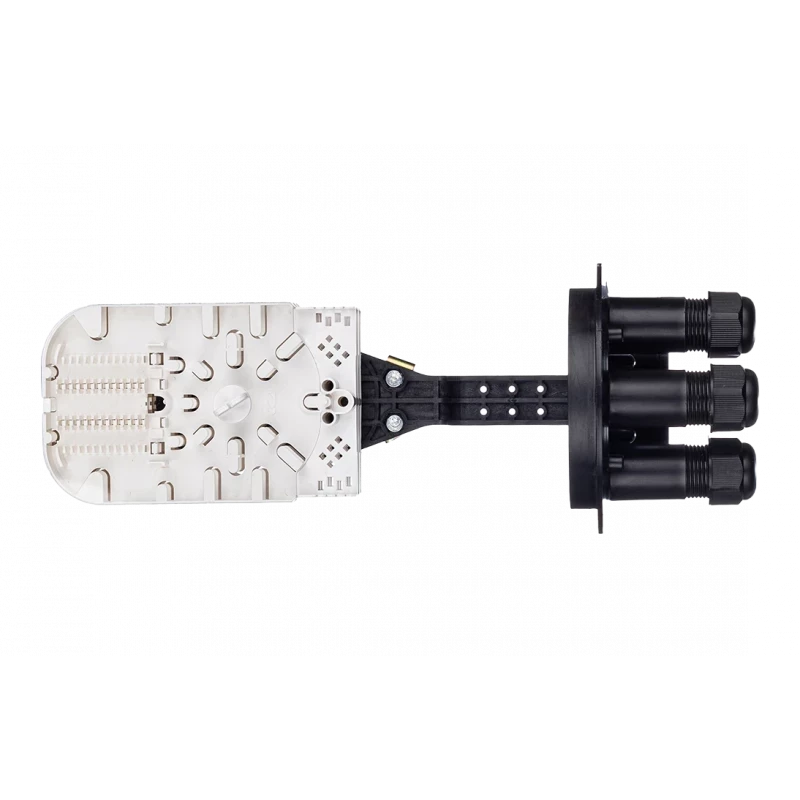

Внутри муфты размещен лоток, на который установлены три кассеты КС-4845, каждая из которых оснащена литым ложементом для 48 сварных соединений. Конструкция кассеты позволяет установить до двух оптических планарных мини-разветвителей (с размерами корпуса 60х7х4 мм) и обеспечивает возможность заводить модули с ОВ с двух углов, а также изменять направление укладки запаса волокон.

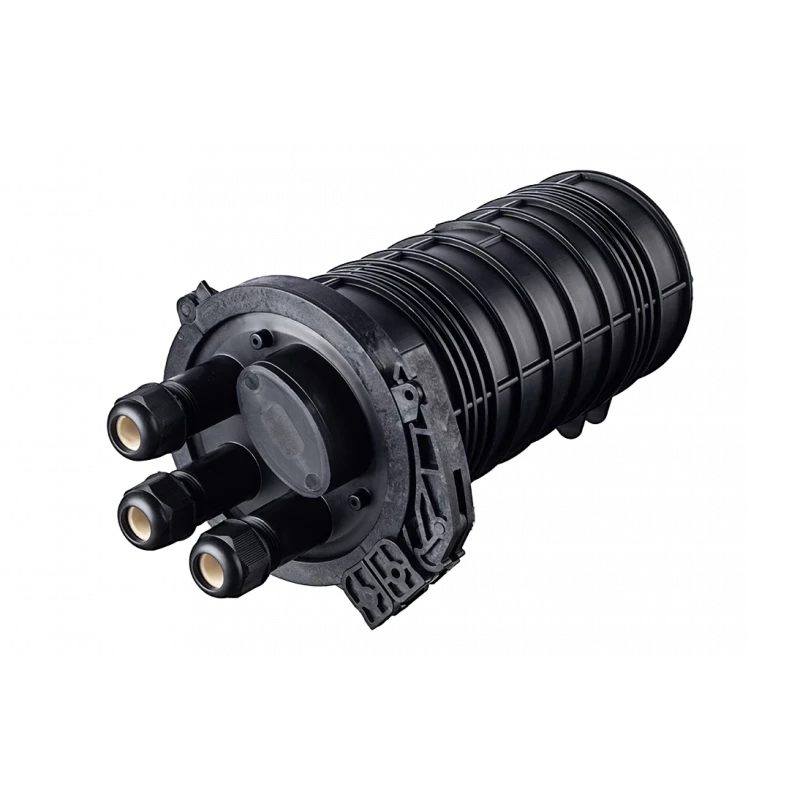

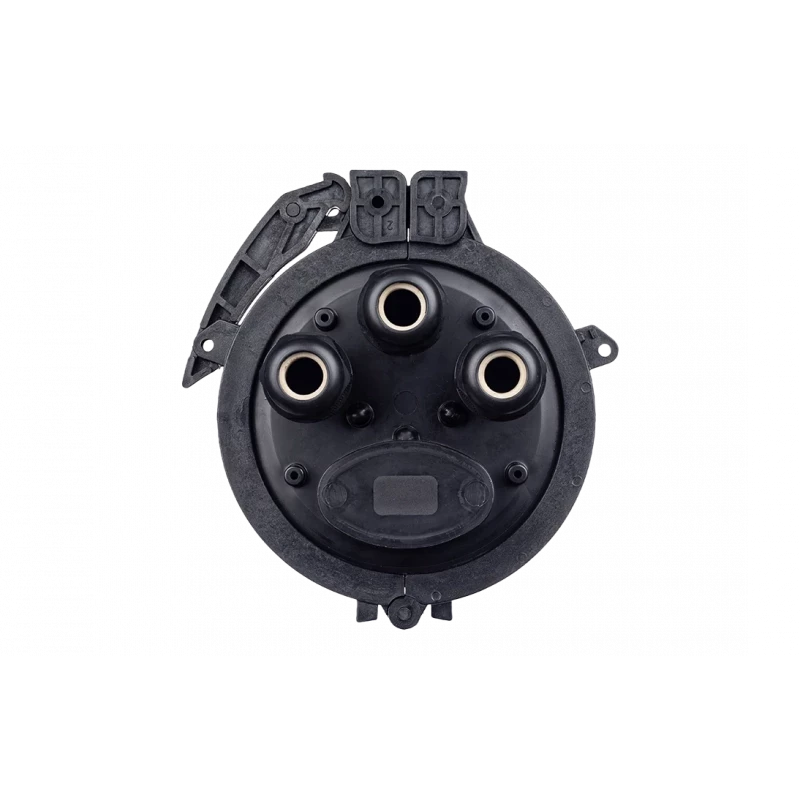

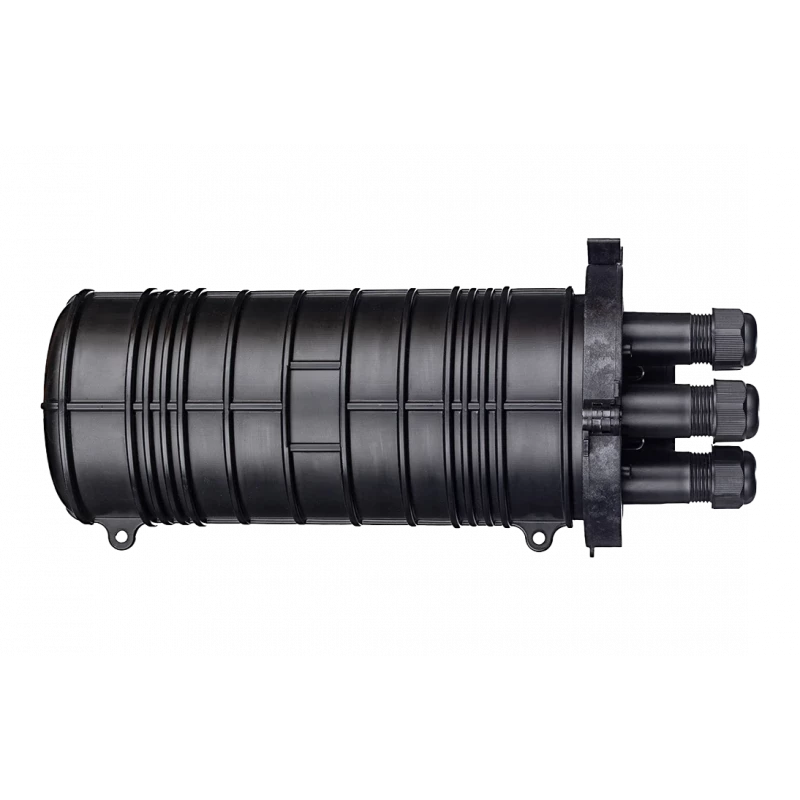

Ввод кабеля, крепление и герметизация осуществляются с помощью резьбовых фитингов, отлитых непосредственно на оголовнике муфты. Муфта имеет один овальный и три круглых патрубка с фитингами, герметизация вводимых кабелей осуществляется также механическим способом.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 16 мм. В обоих случаях для герметизации необходимо дополнительно приобрести комплект «ввода», в зависимости от диаметра кабеля это могут быть комплекты: от 4 до 7мм, от 7 до 10мм, от 10 до 13мм или от 13 до 16мм.

В случае необходимости установки муфт на опорах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески или устройство УПМК-П для запаса ВОК ССД. Конструкция кронштейна и УПМК-П позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
