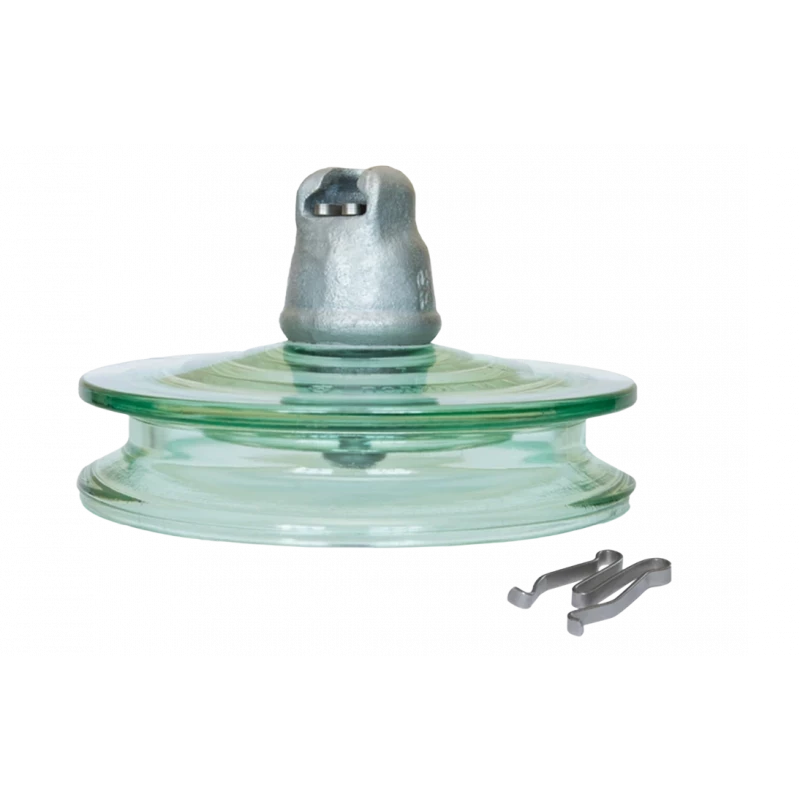

Изолятор стеклянный ПСД-70Е
| Условное обозначение изолятора по ГОСТ 27661 | ПСД 70 Е 212W |
| Условное обозначение изолятора по МЭК 60305 | - |
| Нормированная механическая разрушающая сила, кН | 70 |
| Нормированная механическая разрушающая сила остатка изолятора, кН | 56 |
| Номинальный диаметр изоляционной детали, D, мм | 270 |
Изолятор ПСД 70Е 212W предназначен для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.
Эксплуатируется при температуре окружающего воздуха от -60 до +50 °С.
Исполнение УХЛ 1 по ГОСТ 15150.
Изготавливается по ТУ 3493-004-99267582-2009.
Изолятор ПСД 70Е 212W соответствуют требованиям ГОСТ 6490-2017.
| Условное обозначение изолятора по ГОСТ 27661 | ПСД 70 Е 212W |
| Условное обозначение изолятора по МЭК 60305 | - |
| Нормированная механическая разрушающая сила, кН | 70 |
| Нормированная механическая разрушающая сила остатка изолятора, кН | 56 |
| Номинальный диаметр изоляционной детали, D, мм | 270 |
| Номинальная строительная высота, Н, мм | 127 |
| Номинальная длина пути утечки, мм | 411 |
| Стандартное сферическое соединение по ГОСТ 27396 (МЭК 120-84), d, мм | 16 |
| Пробивное напряжение в изолирующей среде, кВ | 130 |
| Выдерживаемое электрическое напряжение промышленной частоты в сухом остоянии, кВ | 75 |
| Выдерживаемое электрическое напряжение промышленной частоты под дождем, кВ | 45 |
| Выдерживаемое электрическое напряжение стандартного импульса 1,2/50 мкс, кВ | 110/110 |
| Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ | 60/20 86/25 |
| Масса, кг | 4,6 |
