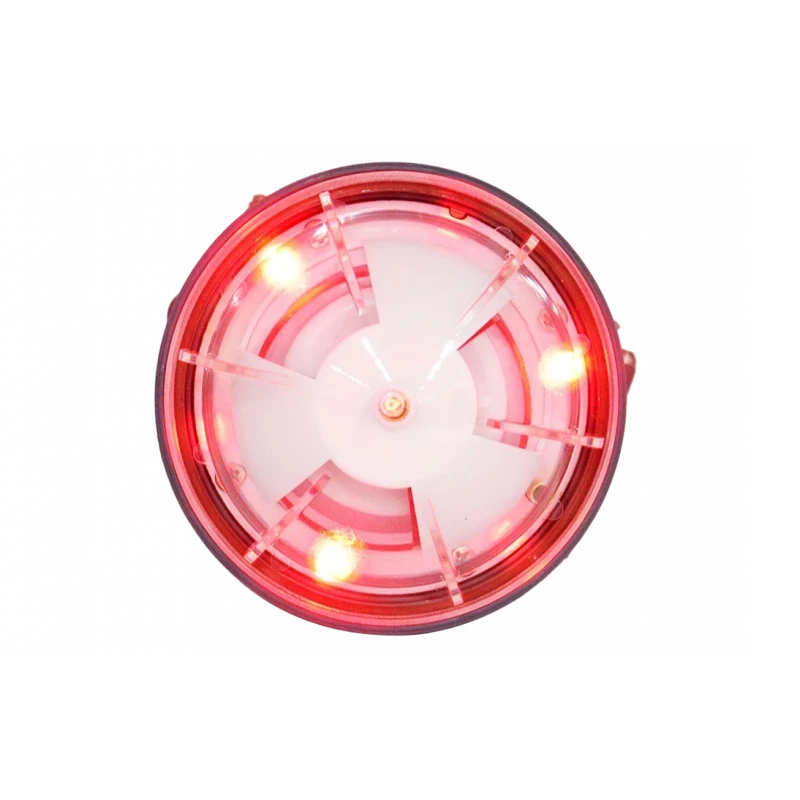

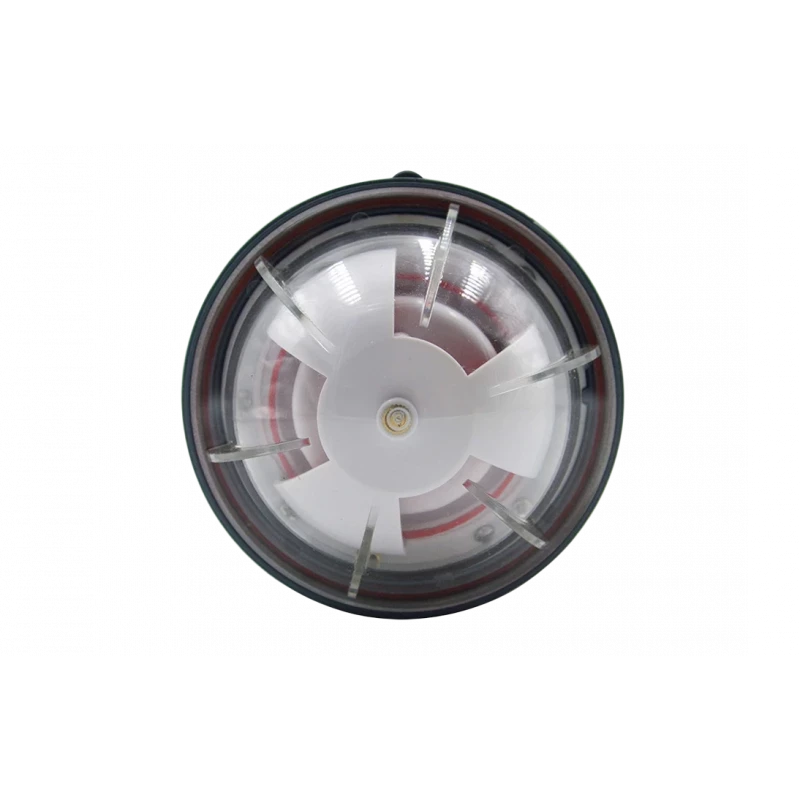

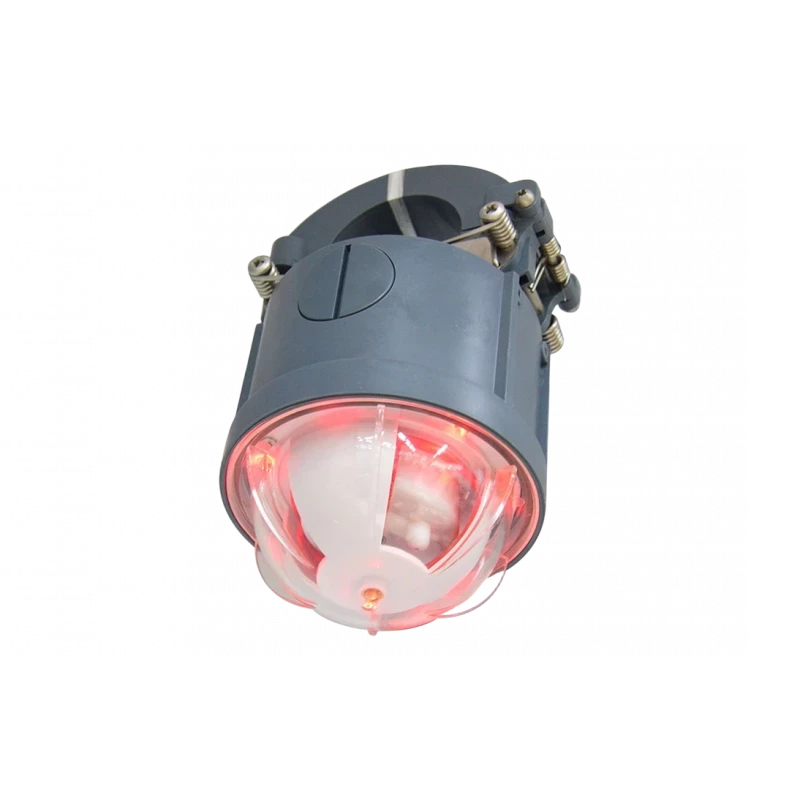

ИМАГ-LF - индикаторы короткого замыкания, предназначенные для воздушной линии. Обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу пользователя могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности сигнализирует механический флажок и три ярких мигающих светодиода с обзором на 360.
Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. В качестве индикации низкого заряда батареи используется локальная механическая индикация с помощью красного флажка.
Основные характеристики
| Тип товара | Индикатор КЗ |
| Диаметр шара, мм | Нет |
| Принцип закрепления на кабеле | Пружинный |
| Мин. диаметр кабеля, мм | Нет |
| Макс. диаметр кабеля, мм | Нет |
| Протектор в комплекте | Нет |
| Цвет | Комплект |
Прочие характеристики
| Ток срабатывания при коротком замыкании (между фазами) | 50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А |
| Ток срабатывания при коротком замыкании на землю | Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью |
| Падение напряжения при замыкании на землю (между фазой и землей) | Регулируемое: шаг 1%, по умолчанию 30% |
| Задержка срабатывания при замыкании на землю | Регулируемая: шаг 1 секунда, по умолчанию 30 секунд |
- Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию 30 секунд, максимально 5 минут, только для постоянной неисправности
| Класс защиты | IP68 |
| Внутреннее тестирование | Согласно IEEE495-2007 |
| Диапазон рабочих температур | -40~+70°C |
| Электропитание | Литиевая батарея типа AA 3,6 В / 4 Ач, сменная |
| Срок службы батареи | 10 лет |
| Масса индикатора | Приблизительно 620 г |
Габариты:
| - Диаметр, мм | 93 |
| - Высота, мм | 170 |
| Погрешность | 0 А ~ 300 А; ±3 А 300 А; ~ 800 А ±1% |
| Диаметр кабеля | 6 мм ~ 42 мм |
| Частота мигания | 10 в минуту, регулируемая |
| Видимость индикации | 100 метров в дневное время (6 лм) |
| Максимальный ток нагрузки/замыкания, A | 1200 |
| Диапазон напряжения | 6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ |
| Выдерживаемый ток | 31,5 кА/4 с |
Логистические параметры

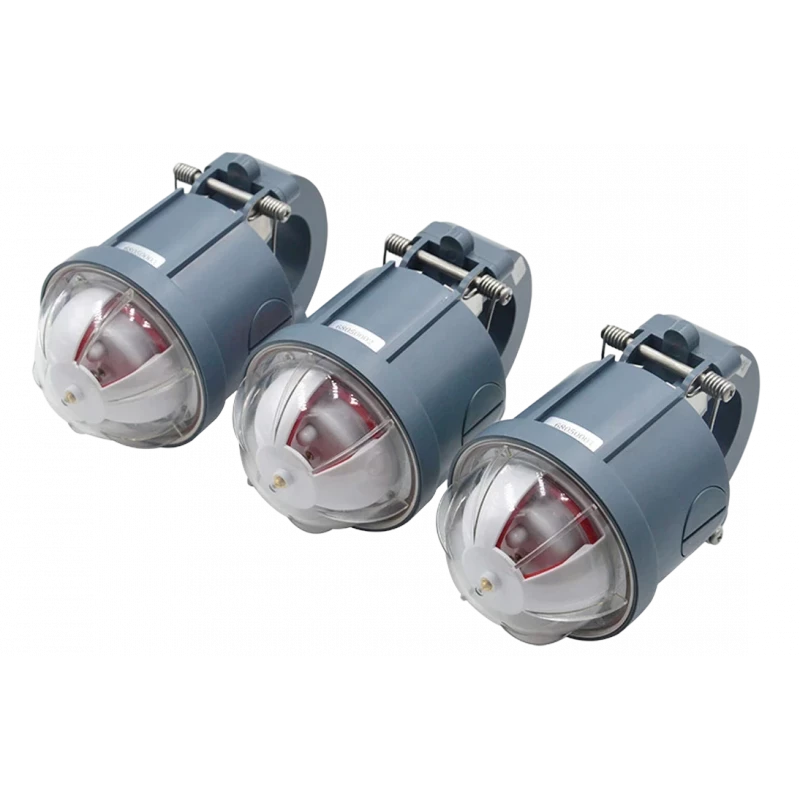

Комплектация
| Индикатор, обнаруживающий короткое замыкание и замыкание на землю и обеспечивающий визуальную индикацию | 3 шт. |
