Проходная транзитная муфта МОГ-СПЛИТ предназначена для монтажа оптических кабелей любых конструкций, применяемых для прокладки в кабельной канализации в том числе с броней из стальной гофрированной ленты. Применяется для установки в типовых колодцах кабельной канализации, городских коллекторах, подвалах и чердаках зданий.

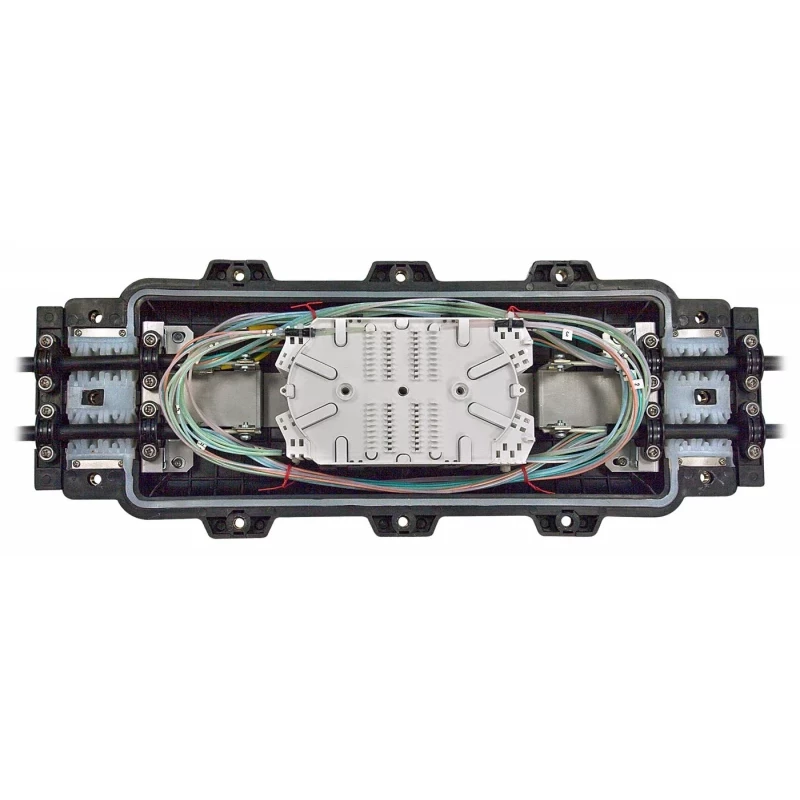

В муфте имеется возможность для ввода и размещения транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке вокруг кассет.

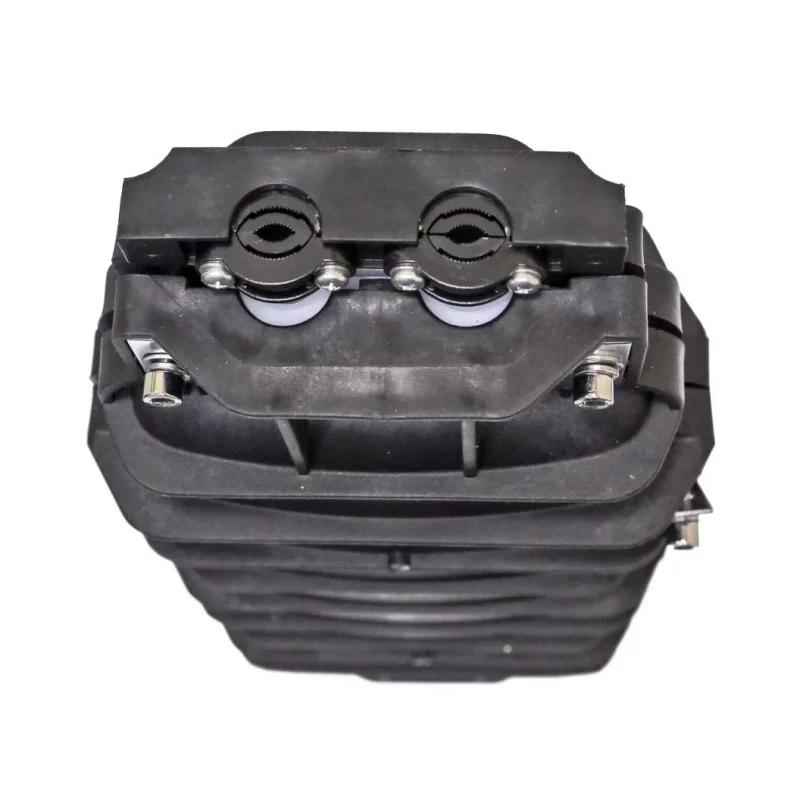

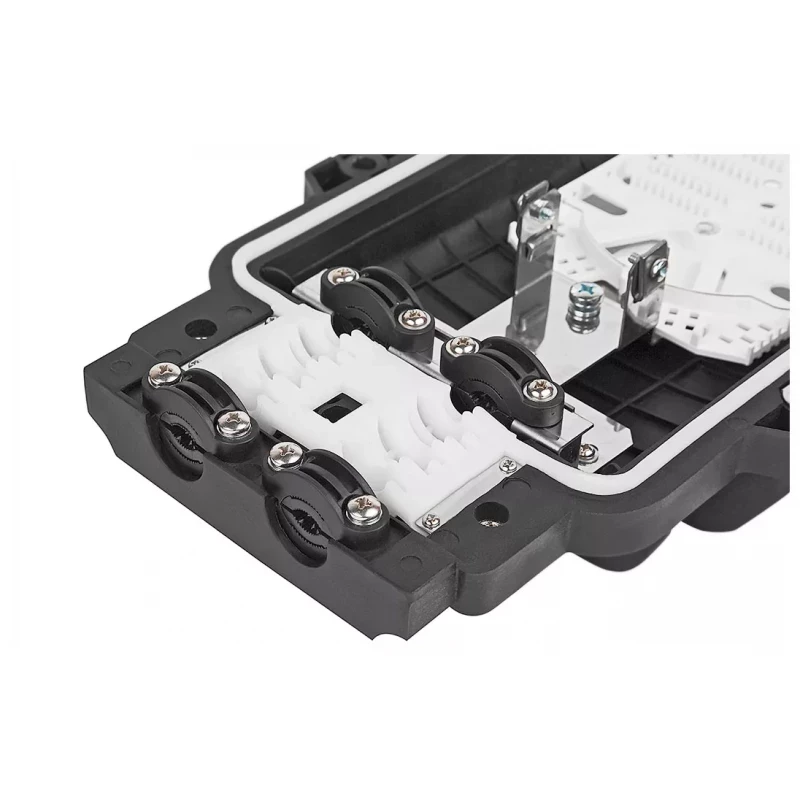

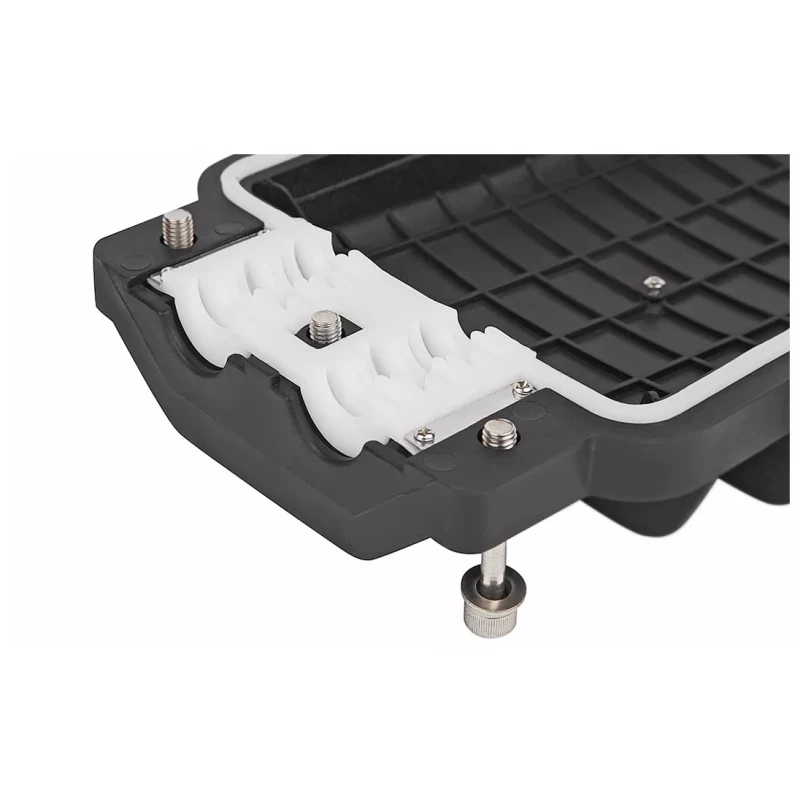

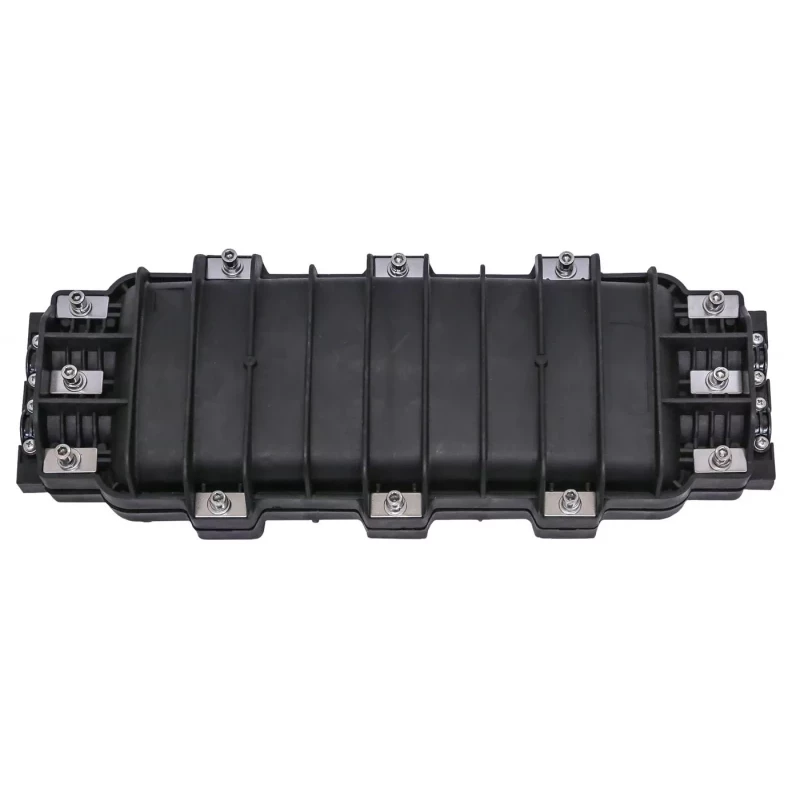

Корпус муфты разъемный из двух половин. Герметизация самой муфты и вводимых кабелей обеспечивается эластичной силиконовой прокладкой. Фиксация половин муфты осуществляется болтами из нержавеющей стали. Таким образом для осуществления вводов кабелей и последующей эксплуатации муфты не требуется специальный инструмент и расходные материалы.
Основные характеристики
| Производитель | ССД |
| Тип товара | Муфта оптическая |
| Тип муфты | Муфты канализационные |
| Серия | МОГ-СПЛИТ |
| Исполнение | Проходная |
| Место установки | В канализации |
| Макс. кол-во вводимых кабелей, шт | 4 |
| Макс. кол-во сварных соединений, шт | 252 |
| Степень пылевлагозащиты | IP68 |
| Кол-во выводимых абонентских дроп-кабелей, шт | Нет |
| Ввод для не разрезного модульного транзита | Да |
| Макс. диаметр вводимого кабеля, мм | 16 |
| Сплиттерный модуль | Нет |
| Разветвитель | Нет |
Прочие характеристики
| Кол-во сварных соединений | 252 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 7 |
Кол-во вводов, сторона 1:
Кол-во вводов, сторона 2:
| Герметизация корпуса | Силикон |
| Герметизация вводов | Силикон |
| Температура эксплуатации, ºС | от -40 до +50 |
Габаритные размеры:
| - длина, мм | 535 |
| - ширина, мм | 210 |
| - высота, мм | 105 |
| Масса, кг | 3,4 |
Логистические параметры
| Объём, м³ | 0,01656 |
| Вес, кг | 3,42 |

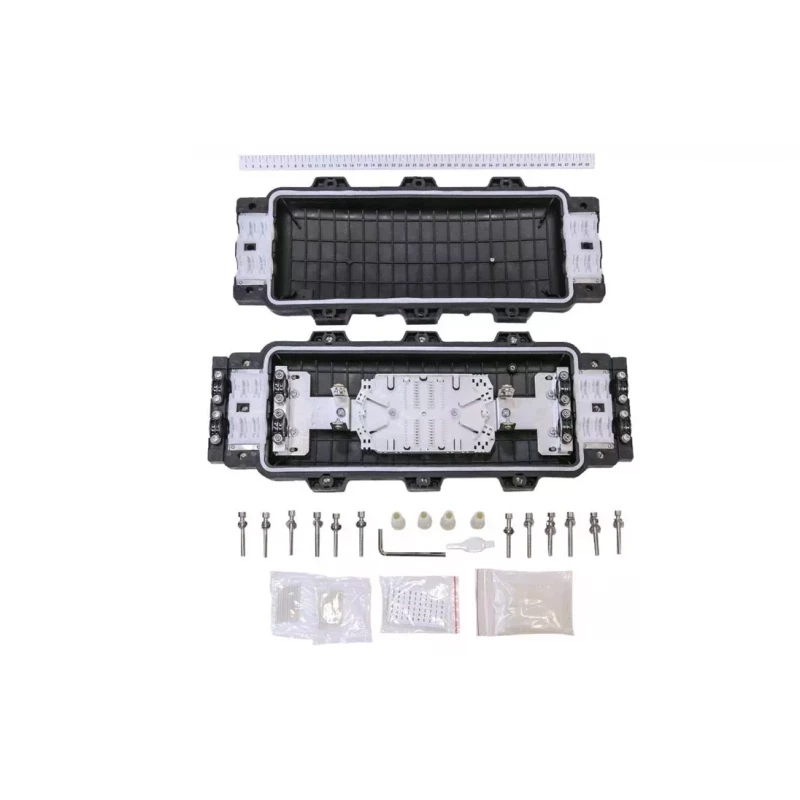

| Корпус (два полукорпуса, прокладка, болты) | 1 шт. |
| Кассета КТ-3645 | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Заглушка кабельного ввода | 4 шт. |
| Ключ шестигранный | 1 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
